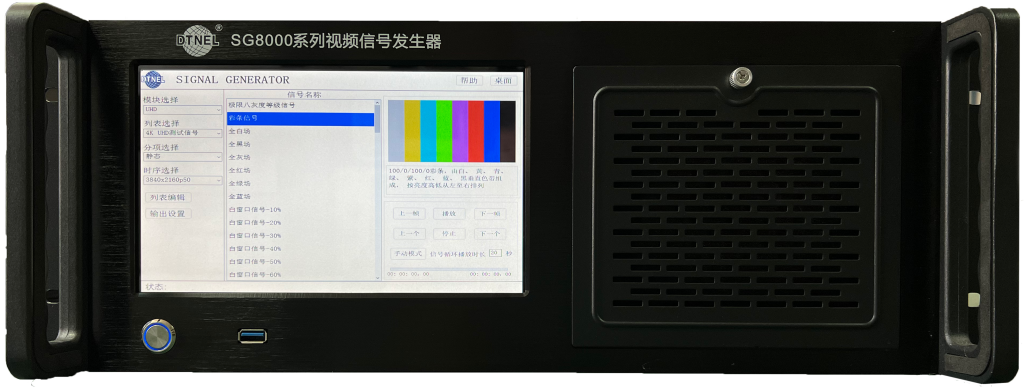

SG8021 视频&码流测试信号发生器，是一款数字电视测试的“All In One”产品，支持视频测试信号输出和码流测试信号输出。该产品输出符合多项超高清、高清、标清、能效标准的测试信号，适配终端领域多项国家标准、国际标准、行业标准、联盟标准、企业标准。SG8021 视频&码流测试信号发生器可通过 12G-SDI、HDMI2.1、DP2.0、分量、AV、RF 端口输出符合标准要求的无压缩测试信号，适用于各类显示终端的显示性能测试。
主机接口 | USB3.0、LAN |

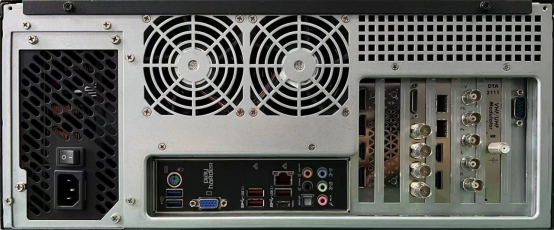

输出接口 | HDMI2.0、12G-SDI、HDMI2.1、DP1.4 、AV、RF |
尺寸 | 500 mm×440 mm×190mm（长×宽×高） |
电源电压/频率 | AC100-240V~15-8A 60/ 50Hz |
工作温度 | 5~35℃，相对湿度30%~80%（未结露） |
储存温度 | -15~60℃，相对湿度30%~90%（未结露） |
电源消耗功率 | <200W |
产品型号 | 模块 | 接口 |
SG8021 视频&码流测试信号发生器 | 数字电视模块 | HDMI2.0、12G-SDI |
模拟电视模块 | Y/Video、Pb、Pr、L、R | |
VESA模块 | HDMI2.1、DP1.4 | |
数字调制模块 | RF |
SDI规范 | 标准支持 | SMPTE 259M、SMPTE 292M、SMPTE 296M、SMPTE 372M、SMPTE 425M、SMPTE 435、SMPTE 2081、SMPTE 2082、SMPTE 2082-10、SMPTE 2108-1、ITU R BT.656和ITU R BT.601。 |
SDI视频输出 | 接口 | 2 x 12G-SDI |
分辨率 | SD/HD/2K/4K | |
采样 | 4:2:2、4:4:4 | |
色彩精度 | 所有格式下8bit、10bit、12bit RGB 4:4:4（最高UHD 30p），以及所有格式下8bit、10bit YUV 4:2:2。 | |
HDR支持 | HDR元数据包装、HLG及PQ传输特性。 | |
SDI音频输出
| 通道 | 16通道嵌入SD/HD/2K/4K |
音频采样 | 电视标准采样率48Khz，24bit。 |
HDMI视频输出 | 标准 | HDMI 2.0 A类接口，支持2160p60。 |
接口 | 1×HDMI2.0 | |
分辨率 | SD/HD/2K/4K | |
采样 | 4:4:4、4:2:2及4:2:0 | |
色彩精度 | 8、10和12bit (高色深)。 | |
HDR支持 | HDR元数据包装、HLG及PQ传输特性。（HDMI仅支持静态HDR元数据） | |
HDMI音频输出 | 通道 | 8通道嵌入SD/HD/4K。 |
音频采样 | 电视标准采样率48Khz，24bit。 |
模拟视频输出
| 接口 | Y/Video，BNC×1 Pb，BNC×1 Pr，BNC×1 |
分辨率 | SD/HD | |
模拟音频输出 | 接口 | L，BNC×1 R，NC×1 |
HDMI视频输出 | 接口 | HDMI 2.1接口 |
分辨率 | SD/HD/2K/4K | |
采样 | RGB、YCbCr4:4:4、YCbCr 4:2:2、YCbCr 4:2:0 | |
色域 | sRGB、BT.709、BT.2020 | |
色彩精度 | 8bit、10bit、12bit | |
HDR | HDR开启、HDR关闭 | |
HDMI音频输出 | 通道 | 8通道嵌入SD/HD/4K |
频率 | 20-20KHz | |
采样 | 48KHz、44.1 KHz、24 KHz、22.05 KHz、11.025KHz | |
波形 | 正弦波、方波、锯齿波、白噪声 | |
声道 | 左声道、右声道、左右声道 | |
循环 | 循环、不循环 | |
时长 | 单次循环时长可设置 |
DP视频输出 | 接口 | DP1.4接口 |
分辨率 | SD/HD/2K/4K | |
采样 | RGB、YCbCr4:4:4、YCbCr 4:2:2、YCbCr 4:2:0 | |
色域 | sRGB、BT.709、BT.2020 | |
色彩精度 | 8bit、10bit、12bit | |
HDR | HDR开启、HDR关闭 | |
HDMI音频输出 | 通道 | 8通道嵌入SD/HD/4K |
频率 | 20-20KHz | |
采样 | 48KHz、44.1 KHz、24 KHz、22.05 KHz、11.025KHz | |
波形 | 正弦波、方波、锯齿波、白噪声 | |
声道 | 左声道、右声道、左右声道 | |
循环 | 循环、不循环 | |
时长 | 单次循环时长可设置 |
数字调制模块 | 标配制式 | DTMB、ATSC 、DVB-C、DVB-T、QAM-B、QAM-C
|
选配制式 | ADTB-T、ATSC-MH、CMMB、DAB+、DMB-T/H、DVB-C2、DVB-T2、I/Q samples、ISDB-T、ISDB-Tmm | |
参数 | RF连接头 | 75Ω，F母头 |
输出频率 | 36~1002MHz±3ppm | |
最大带宽 | 8MHz | |
IQ采样率 | 4.7~9.375MHz | |
输出电平 | 范围 | -32~-9dBm(QAM) -35~-12dBm(OFDM) |
步进 | 0.1dB | |
精度 | ±2dB | |
频谱参数 | MER | >40dB |
邻频 | -54dB(QAM) -52dBm(OFDM) | |
相位噪声 | <-95dBc@100kHz | |
频谱精度 | >50dB@-9dBm | |
宽频噪声 | 35dBuV(B=1MHz) |
l SJ/T 11343-2015《数字电视液晶显示器通用规范》
l SJ/T 11348-2016《数字电视平板显示器测量方法》
l SJ/T 11346-2015《电子投影机测量方法》
l SJ/T 11292-2016《计算机用液晶显示器通用规范》
l SJ/T 11746-2019《超高清电视测量方法》
l SJ/T 11745-2019《超高清电视技术规范》
l SJ/T 11844-2022《电视接收设备 高动态范围（HDR)显示规范》
l GB 24850-2020《平板电视与机顶盒能效限定值及能效等级》
l GB 21520-2023《计算机显示器能效限定值及能效等级》
l GB/T 26270-2010《数字电视接收设备标准测试信号》
l GB/T 26271-2010《地面数字电视接收设备亮度与色差信号重合度技术要求及测量方法》
l GB/T 26273-2010《地面数字电视接收设备音视频同步性技术要求和测量方法》
l GY/T 307-2017《超高清晰度电视系统节目制作和交换参数值》；
l GY/T 326-2019 《监视器亮度和对比度校准用PLUGE测试信号规范及校准步骤》
l 能源之星 ANSI/CTA-2037-D
l IEC 62087-2
l ERP REGULATION (EU) 2019/2021
l 4K无压缩动态序列
l 自定义编辑用户列表
l 自定义导入静态测试信号
l 自定义导入动态测试信号
l EDID信息读取及解析
l 支持HDCP2.3
l 移动方式：按像素移动、按比例移动
l 移动速度：水平移动速度、垂直移动速度
l 起始频率：20-20KHz
l 终止频率：20-20KHz
l 播放时长：单次循环时长可设置
l 采样频率：48KHz、44.1 KHz、24 KHz、22.05 KHz、11.025KHz
l 循环模式：循环、不循环
l 声道：左声道、右声道、左右声道
l 波形：正弦波、方波、锯齿波、白噪声
SG8021 视频&码流测试信号发生器适用于各类终端显示设备性能检测、国内能效标准符合性测试、国际能效标准符合性测试、广播级监视器显示校准、编码器产品测试、超高清测试系统验证、实验室产品认证、质检院所检测、科研机构研发等应用场景。
