SG8031 超高清视频测试信号发生器采用无损、无压缩设计方案，可输出符合多项超高清、高清、标清标准的测试信号，适配终端领域多项国际标准、国家标准、行业标准、联盟标准、企业标准。SG8031信号发生器可通过4x12G-SDI、HDMI2.1、DP2.0端口输出高分辨率、高色深、宽色域、高动态范围的无压缩测试信号，既适用于做前端编码设备的无压缩信源，也适用于对终端显示设备进行显示质量测试，为整个超高清系统测试链路的各个环节验证提供了无压缩基带测试信号。
主机接口 | USB3.0、LAN |

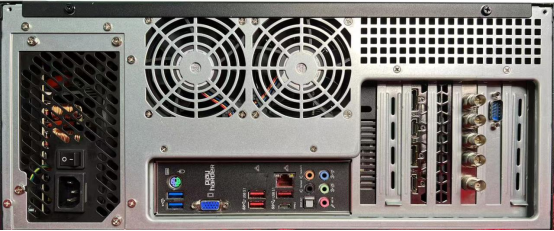

输出接口 | HDMI2.1、DP1.4、4×12G-SDI |
尺寸 | 500 mm×440 mm×190mm（长×宽×高） |
电源电压/频率 | AC100-240V~15-8A 60/ 50Hz |
工作温度 | 5~35℃，相对湿度30%~80%（未结露） |
储存温度 | -15~60℃，相对湿度30%~90%（未结露） |
电源消耗功率 | <200W |
产品型号 | 模块 | 接口 |
SG8031超高清视频信号发生器 | 数字电视模块 | 4×12G-SDI |
VESA模块 | HDMI2.1、DP1.4 |
SDI规范 | 标准支持 | SMPTE 259M、SMPTE 274M、SMPTE 292M、SMPTE 296M SMPTE 372M、SMPTE 424M、SMPTE 425M、SMPTE 2036‑1、SMPTE 2048‑1、SMPTE 2081‑10、SMPTE 2081‑11、SMPTE 2081‑12、SMPTE 2082‑10、SMPTE 2082‑11、SMPTE 2082‑12及SMPTE ST2108‑1 |
SDI视频输出 | 接口 | 4 x 12G-SDI |
分辨率 | SD/HD/2K/4K/8K | |
采样 | 单链路、双链路及四链路4:2:2/4:4:4 | |
色彩精度 | 所有格式下8bit、10bit、12bit RGB 4:4:4高至8Kp30 DCI，以及所有格式下8bit、10bit YUV 4:2:2 | |
色彩空间 | REC 601、REC 709、REC 2020 | |
HDR支持 | HDR元数据包装、HLG及PQ传输特性 | |
SDI音频输出
| 通道 | 16通道嵌入SD/HD/2K 64通道嵌入4K/8K |
音频采样 | 电视标准采样率48Khz，24bit |
HDMI视频输出 | 接口 | HDMI 2.1接口 |
分辨率 | SD/HD/2K/4K/8K | |
采样 | RGB、YCbCr4:4:4、YCbCr 4:2:2、YCbCr 4:2:0 | |
色域 | sRGB、BT.709、BT.2020 | |
色彩精度 | 8bit、10bit、12bit | |
HDR | HDR开启、HDR关闭 | |
HDMI音频输出 | 通道 | 8通道嵌入SD/HD/4K |
频率 | 20-20KHz | |
采样 | 48KHz、44.1 KHz、24 KHz、22.05 KHz、11.025KHz | |
波形 | 正弦波、方波、锯齿波、白噪声 | |
声道 | 左声道、右声道、左右声道 | |
循环 | 循环、不循环 | |
时长 | 单次循环时长可设置 |
DP视频输出 | 接口 | DP1.4接口 |
分辨率 | SD/HD/2K/4K/8K | |
采样 | RGB、YCbCr4:4:4、YCbCr 4:2:2、YCbCr 4:2:0 | |
色域 | sRGB、BT.709、BT.2020 | |
色彩精度 | 8bit、10bit、12bit | |
HDR | HDR开启、HDR关闭 | |
HDMI音频输出 | 通道 | 8通道嵌入SD/HD/4K |
频率 | 20-20KHz | |
采样 | 48KHz、44.1 KHz、24 KHz、22.05 KHz、11.025KHz | |
波形 | 正弦波、方波、锯齿波、白噪声 | |
声道 | 左声道、右声道、左右声道 | |
循环 | 循环、不循环 | |
时长 | 单次循环时长可设置 |
l SJ/T 11343-2015《数字电视液晶显示器通用规范》
l SJ/T 11348-2016《数字电视平板显示器测量方法》
l SJ/T 11346-2015《电子投影机测量方法》
l SJ/T 11292-2016《计算机用液晶显示器通用规范》
l SJ/T 11746-2019《超高清电视测量方法》
l SJ/T 11745-2019《超高清电视技术规范》
l SJ/T 11844-2022《电视接收设备 高动态范围（HDR)显示规范》
l GB 21520-2023《计算机显示器能效限定值及能效等级》
l GY/T 307-2017《超高清晰度电视系统节目制作和交换参数值》；
l GY/T 326-2019 《监视器亮度和对比度校准用PLUGE测试信号规范及校准步骤》
l 4K无压缩动态序列
l 8K无压缩动态序列
l 自定义编辑用户列表
l 自定义导入静态测试信号
l 自定义导入动态测试信号
l EDID信息读取及解析
l 支持HDCP2.3
l 移动方式：按像素移动、按比例移动
l 移动速度：水平移动速度、垂直移动速度
l 起始频率：20-20KHz
l 终止频率：20-20KHz
l 播放时长：单次循环时长可设置
l 采样频率：48KHz、44.1 KHz、24 KHz、22.05 KHz、11.025KHz
l 循环模式：循环、不循环
l 声道：左声道、右声道、左右声道
l 波形：正弦波、方波、锯齿波、白噪声
SG8031 超高清视频测试信号发生器适用于超高清（HDR）显示设备性能检测、超高清（HDR）终端开发、超高清（HDR）终端检测、广播级监视器显示校准、编码器产品测试、超高清测试系统验证、实验室产品认证、质检院所检测、科研机构研发等应用场景。
